電容式壓力變送器每個部位都是相當重要的，大家在生活中經常有接觸到，那么電容式壓力變送器基本的部位檢查知識大家是否又知道呢?跟著昆山御賓電子科技有限公司的專家一起去了解一下電容式壓力變送器基本的部位檢查知識。



　　一、檢查變送器測量部位變送器測量部分產生的故障，都會引起變送器無輸出或輸出不正常，因此應首先檢查變送器的測量敏感部件。



　　1.拆下法蘭，檢查敏感部件隔離膜片有無變形，破損和漏油現象發生。



　　2.拆下補償板，不取出敏感部件，檢查插針對殼體的絕緣電阻，在電壓不超過100V的情況下，絕緣電阻不應小于100MΩ。



　　3.接通電路和氣路，當壓力信號為量程上限值時，關閉氣源，輸出電壓和讀數值應穩定不動。如果輸出電壓下降，則說明變送器有泄漏，可用肥皂水檢查出泄漏部位。



　　二、檢查變送器電路部分



　　1.接通電源，在給定輸入壓力信號后，檢查變送器輸出端電壓信號的狀態。若無輸出電壓，應首先檢查電源電壓是否正常;是否符合供電要求;電源與變送器及負載設備之間有無接線錯誤。如果變送器接線端子上無電壓或極性接反均可造成變送器無電壓信號輸出。排除上述原因，則應進一步檢查放大器板線路中元件有無損壞問題;線路板接插件有無接觸不良現象，可采取對照正常儀表的測量電壓與故障儀表對應的測量電壓相比較的方法，確定故障點，必要的情況下可更換有故障的放大器板。在對流量型變送器檢查時，對J型放大器板應特別要注意采取防靜電措施。



　　2.接通電源，在給定輸入壓力信號后，若變送器輸出過高(大于10VDC)，或輸出過低(小于2.0VDC)，且改變輸入壓力信號和調整零點、量程螺釘時輸出均無反應。對于這類故障，除檢查變送器測量部分敏感部件有無異常外，應檢查變送器放大器板上“振蕩控制電路部分”工作正常與否。高頻變壓器T1-12之間正常峰值電壓應為25~35VP-P;頻率約為32kHz。其次檢查放大器板上各運算放大器的工作狀況;各部分的元器件有無損壞問題等。此類故障需要更換放大器板。



　　3.變送器在線路設計和工藝裝配質量上要求都十分嚴格，在實際使用中對出現的線路故障，經檢查確認后最好與生產廠家聯系更換其故障線路板，以確保儀表長期工作的穩定性和可靠性。

　　三、現場故障檢查



　　施工現場出現的故障，絕大多數是由于使用和安裝方法不當引起的，歸納起來有幾個方面。



　　1.一次元件(孔板、遠傳測量接頭等)堵塞或安裝形式不對，取壓點不合理。



　　2.引壓管泄漏或堵塞，充液管里有殘存氣體或充氣管里有殘存液體，變送器過程法蘭中存有沉積物，形成測量死區。



　　3.變送器接線不正確，電源電壓過高或過低，指示表頭與儀表接線端子連接處接觸不良。

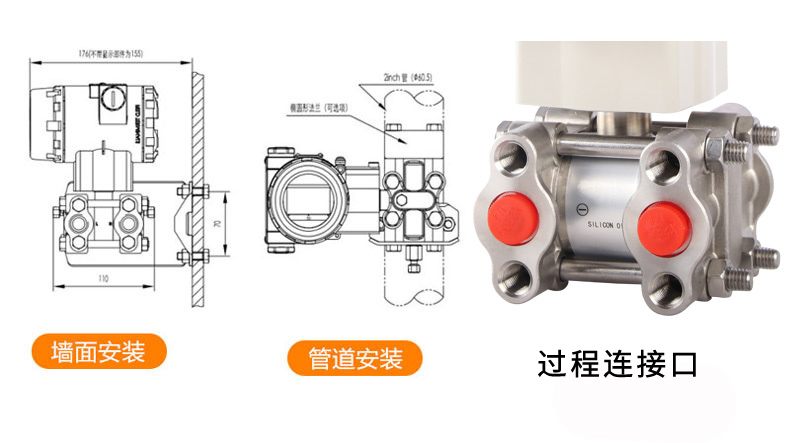

　　4.沒有嚴格按照技術要求安裝，安裝方式和現場環境不符合技術要求。

　　電容式壓力變送器基本的部位檢查知識幾乎就是這些了，通過了這些講解，大家在使用過程中仔細耐心的分析找出問題所在幾乎就不會出什么大問題了。如有問題可直接聯系我們專業人員為你解答。
