1、應變片壓力傳感器應用



    力學傳感器的種類繁多，如電阻應變片壓力傳感器、半導體應變片壓力傳感器、壓阻式壓力傳感器、電感式壓力傳感器、電容式壓力傳感器、諧振式壓力傳感器及電容式加速度傳感器等。但應用最為廣泛的是壓阻式壓力傳感器，它具有極低的價格和較高的精度以及較好的線性特性。下面我們主要介紹這類傳感器。



    在了解壓阻式力傳感器時，我們首先認識一下電阻應變片這種元件。電阻應變片是一種將被測件上的應變變化轉換成為一種電信號的敏感器件。它是壓阻式應變傳感器的主要組成部分之一。電阻應變片應用最多的是金屬電阻應變片和半導體應變片兩種。金屬電阻應變片又有絲狀應變片和金屬箔狀應變片兩種。通常是將應變片通過特殊的粘和劑緊密的粘合在產生力學應變基體上，當基體受力發生應力變化時，電阻應變片也一起產生形變，使應變片的阻值發生改變，從而使加在電阻上的電壓發生變化。這種應變片在受力時產生的阻值變化通常較小，一般這種應變片都組成應變電橋，并通過后續的儀表放大器進行放大，再傳輸給處理電路(通常是A/D轉換和CPU)顯示或執行機構。

    2、陶瓷壓力傳感器應用



    陶瓷是一種公認的高彈性、抗腐蝕、抗磨損、抗沖擊和振動的材料。陶瓷的熱穩定特性及它的厚膜電阻可以使它的工作溫度范圍高達-40～135℃，而且具有測量的高精度、高穩定性。電氣絕緣程度>2kV，輸出信號強，長期穩定性好。高特性，低價格的陶瓷傳感器將是壓力傳感器的發展方向，在歐美國家有全面替代其它類型傳感器的趨勢，在中國也越來越多的用戶使用陶瓷傳感器替代擴散硅壓力傳感器。



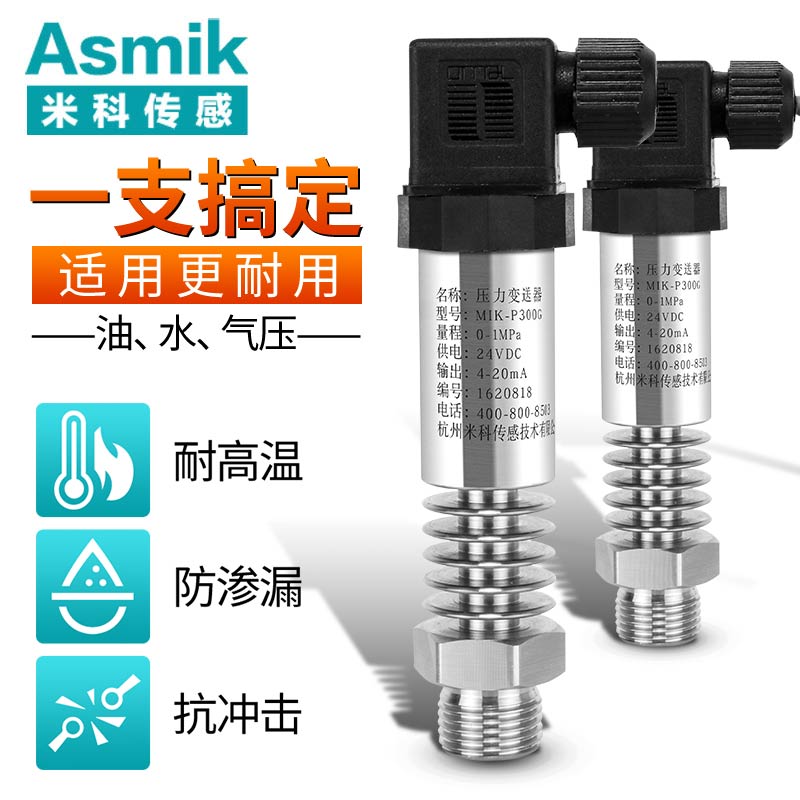

    3、擴散硅壓力傳感器應用



    工作原理:被測介質的壓力直接作用于傳感器的膜片上(不銹鋼或陶瓷)，使膜片產生與介質壓力成正比的微位移，使傳感器的電阻值發生變化，和用電子線路檢測這一變化，并轉換輸出一個對應于這一壓力的標準測量信號。



    4、藍寶石壓力傳感器應用



    用硅-藍寶石半導體敏感元件制造的壓力傳感器和變送器，可在最惡劣的工作條件下正常工作，并且可靠性高、精度好、溫度誤差極小、性價比高。表壓壓力傳感器和變送器由雙膜片構成：鈦合金測量膜片和鈦合金接收膜片。印刷有異質外延性應變靈敏電橋電路的藍寶石薄片，被焊接在鈦合金測量膜片上。被測壓力傳送到接收膜片上(接收膜片與測量膜片之間用拉桿堅固的連接在一起)。在壓力的作用下，鈦合金接收膜片產生形變，該形變被硅-藍寶石敏感元件感知后，其電橋輸出會發生變化，變化的幅度與被測壓力成正比。



    傳感器的電路能夠保證應變電橋電路的供電，并將應變電橋的失衡信號轉換為統一的電信號輸出(0-5，4-20mA或0-5V)。在絕壓壓力傳感器和變送器中，藍寶石薄片，與陶瓷基極玻璃焊料連接在一起，起到了彈性元件的作用，將被測壓力轉換為應變片形變，從而達到壓力測量的目的。
