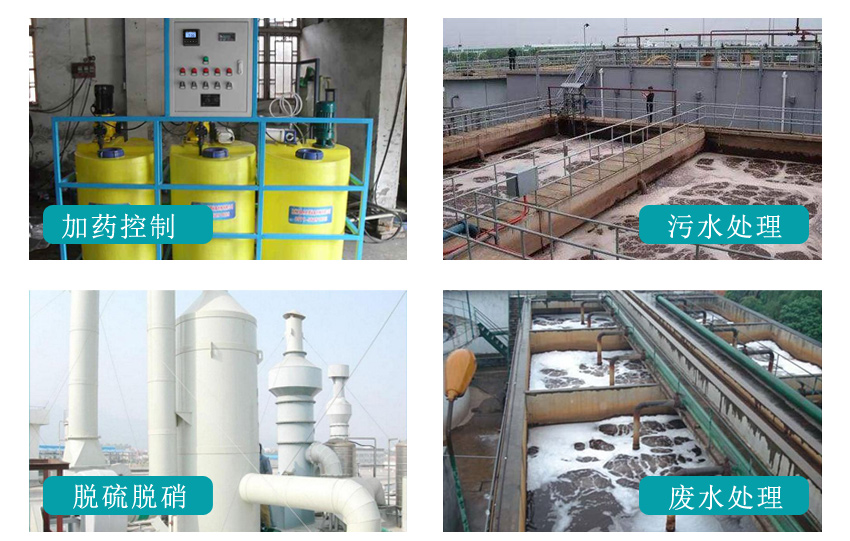

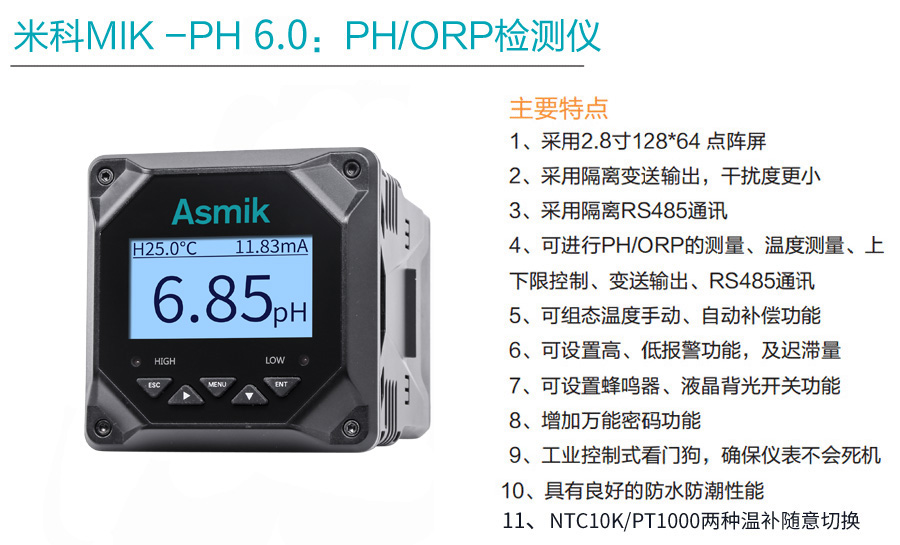

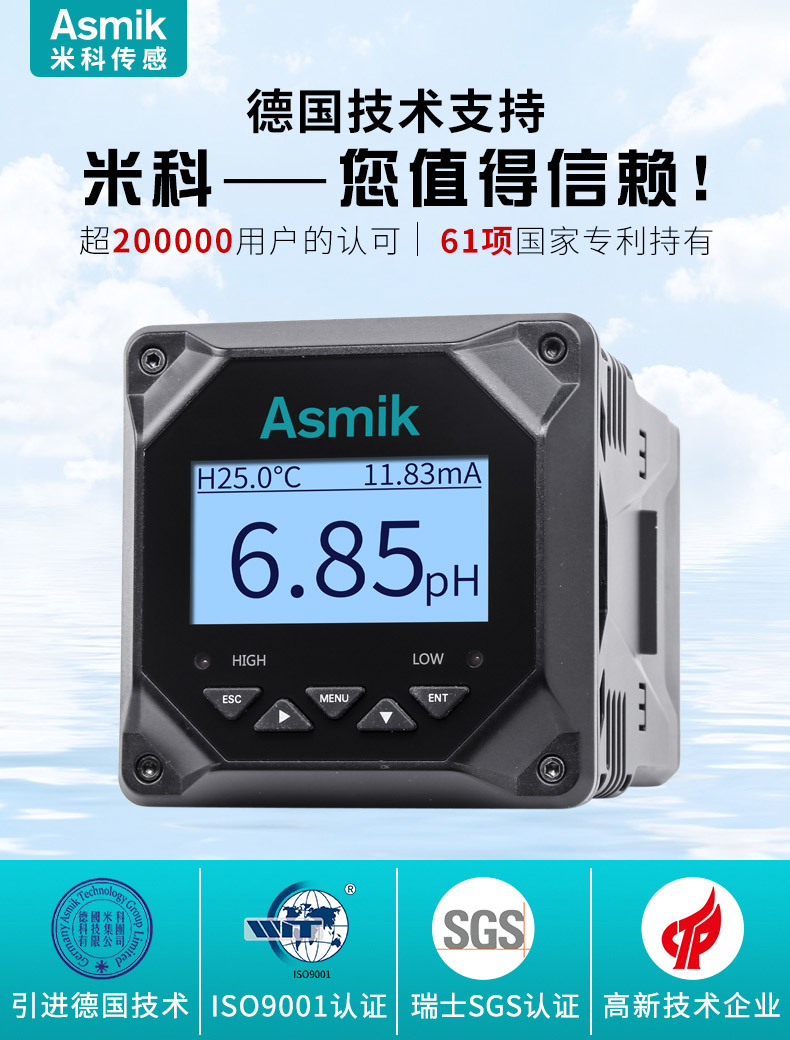

PH/ORP測試儀是一款智能在線化學分析儀器之一，是一款廣泛應用于火電、化工化肥、冶金、環保、制藥、生化、食品和自來水等溶液中PH值或ORP值和溫度的連續監測。

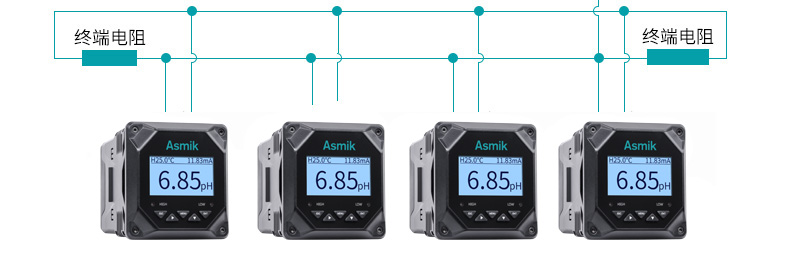

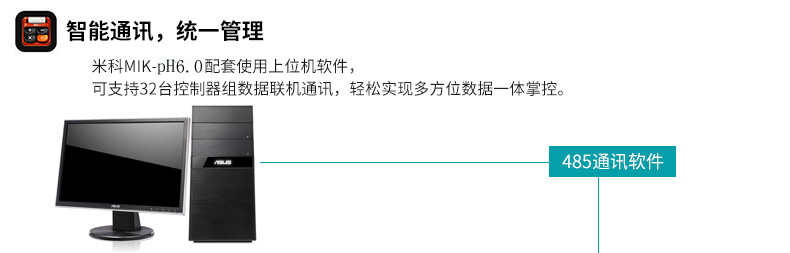

　　連續監測數據通過變送輸出連接記錄儀實現遠傳監控與記錄，也可以連接RS485接口通過MODBUS-RTU協議可方便聯入計算機實現監控與記錄。

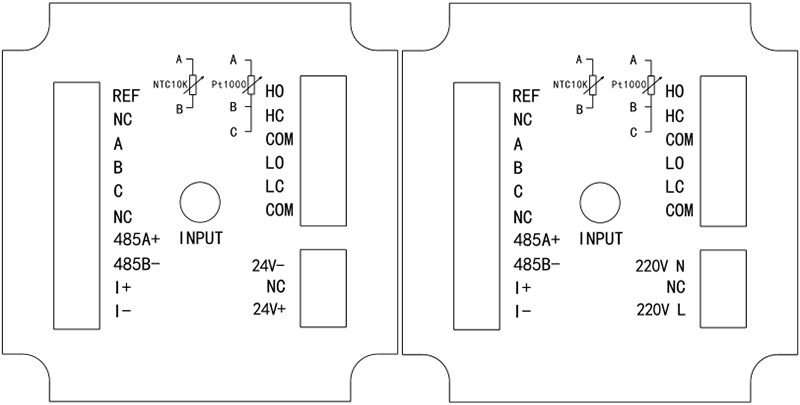

　　■INPUT:電極測量端

　　■REF:電極參比端

　　■NC:未定義

　　■A: 溫度補償端A

　　■B: 溫度補償端B

　　■C: 溫度補償端C,PT1000 三線制的溫度地，接 PT1000 兩線制需短接到 B，接 NTC10K 時 C 端懸空

　　■RS485(A+):RS485通訊接口A+

　　■RS485(B-):RS485通訊接口B-

　　■4-20mA(+):4-20mA輸出端+

　　■4-20mA(-):4-20mA輸出端-

　　■AC220V(L):AC220V火線，220V N/24V-： AC220V 電源接線端 / DC24V 電源接線端負

　　■220V L/24V+： AC220V 電源接線端 / DC24V 電源接線端正

　　■HO:高報常開繼電器

　　■HC:高報常閉繼電器

　　■LO:低報常開繼電器

　　■LC:低報常閉繼電器

　　■COM:繼電器公共端

安裝方法

　　在儀表柜或安裝面板上開出一個92.5*92.5的安裝孔

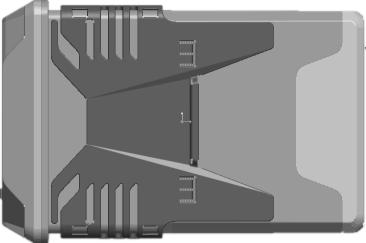

　　將儀表插入安裝孔然后扣上蝴蝶扣，如下圖所示

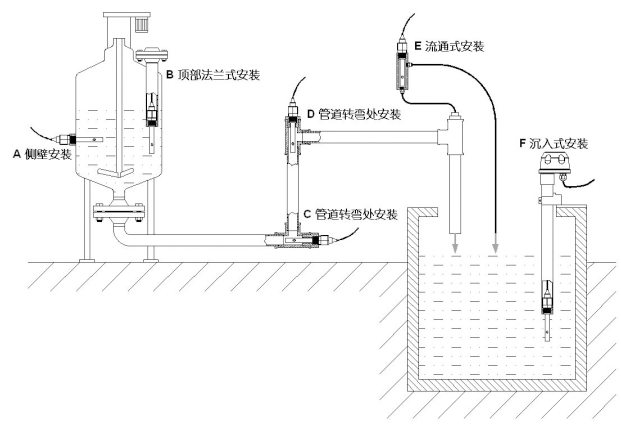

電極安裝

　　故障分析及排除

　　1、控制器無顯示?

　　答：檢查電源線是否接對，電源是否供上。

　　2、顯示數字上、下亂跳?

　　答：檢查周圍有無變頻器等干擾設備，注意要遠離這些干擾設備或者做好屏蔽措施。

　　3、PH儀表不能校準?

　　答：標準溶液配制不正確或者電極損壞。

　　4、經過標準液PH4.00、PH6.86、PH9.18標定后測試不準?

　　答：標準液是不是受污染了，更換標準液重新標定。

　　5、數字反應慢?

　　答：電極球泡被臟物遮蓋，反應會變慢，請根據污染物類型按相應方法清洗，冬天慢屬于正常現象。
