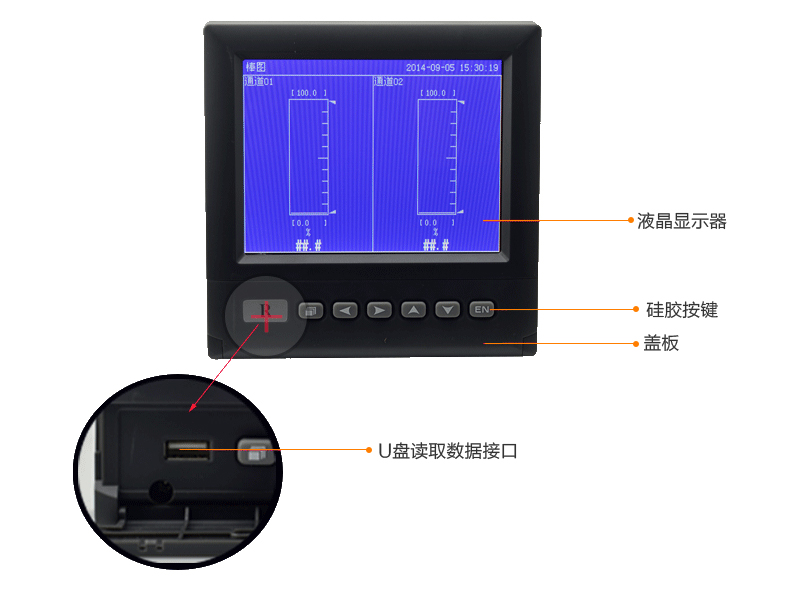

MIK-R4000D系列無紙記錄儀是一種采用高速、高性能微處理器和5.6英寸單色液晶顯示分辨率320×240的記錄儀。可自由組態輸入標準電流、標準電壓、熱電偶、熱電阻、頻率等信號，可實現為傳感器配電和繼電器報警輸出，并且可通過U盤或通訊方式與上位機進行數據交換。

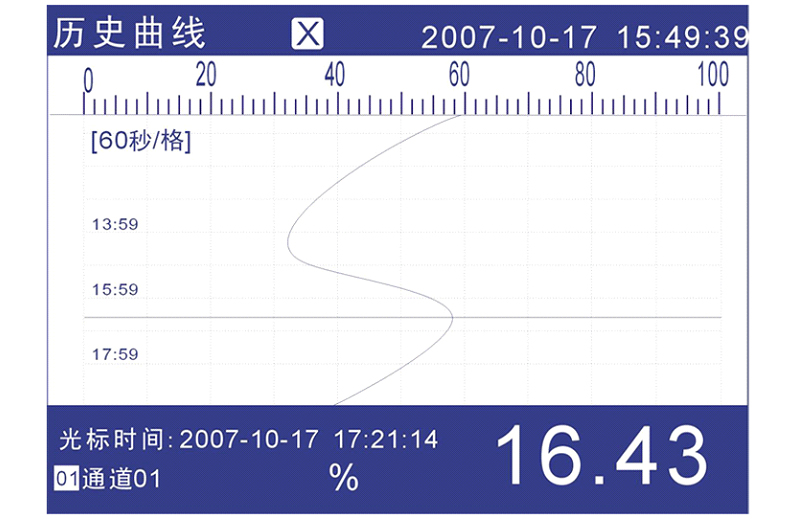

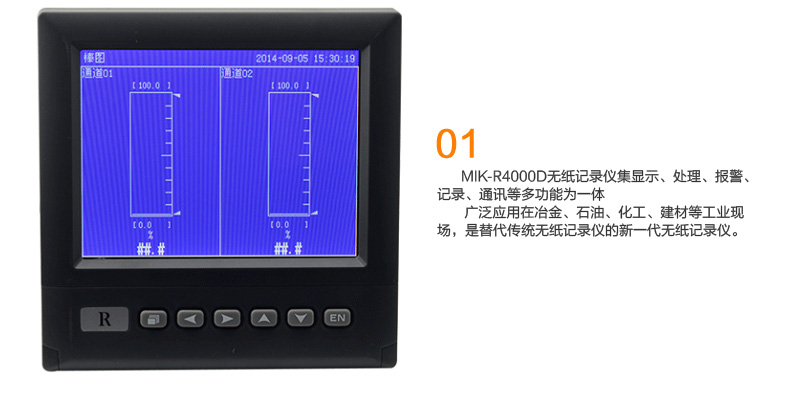

　　無紙記錄儀本身具有實時數據顯示畫面、曲線顯示畫面以及棒圖數據顯示畫面的功能，可以與微型打印機相連接，實現現場打印功能，與聲光報警器連接，實現現場聲光報警功能。它是集顯示、處理、記錄、報警、通訊等多功能與一身，可以采集、保存、分析各種工業過程中的重要數據。

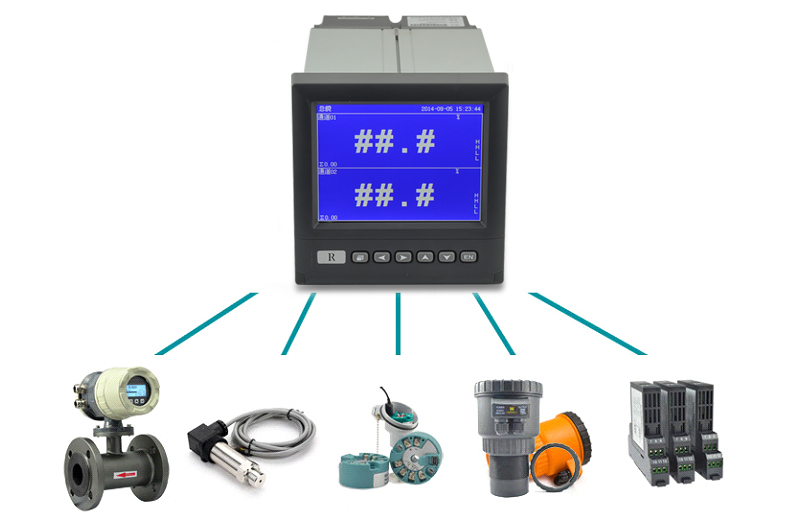

　　MIK-R4000D系列無紙記錄儀可與流量計、液位計、壓力變送器、溫度傳感器等現場一次儀表配合使用，能夠采集溫度、壓力、流量、液位、電壓、電流、濕度、頻率、振動、轉速等常用數據，主要運用于冶金、石油、化工、建材、造紙、食品、制藥、大專院校、生物科研、熱處理和水處理等各種工業現場，是替代傳統記錄儀的新一代經濟實用型無紙記錄儀。

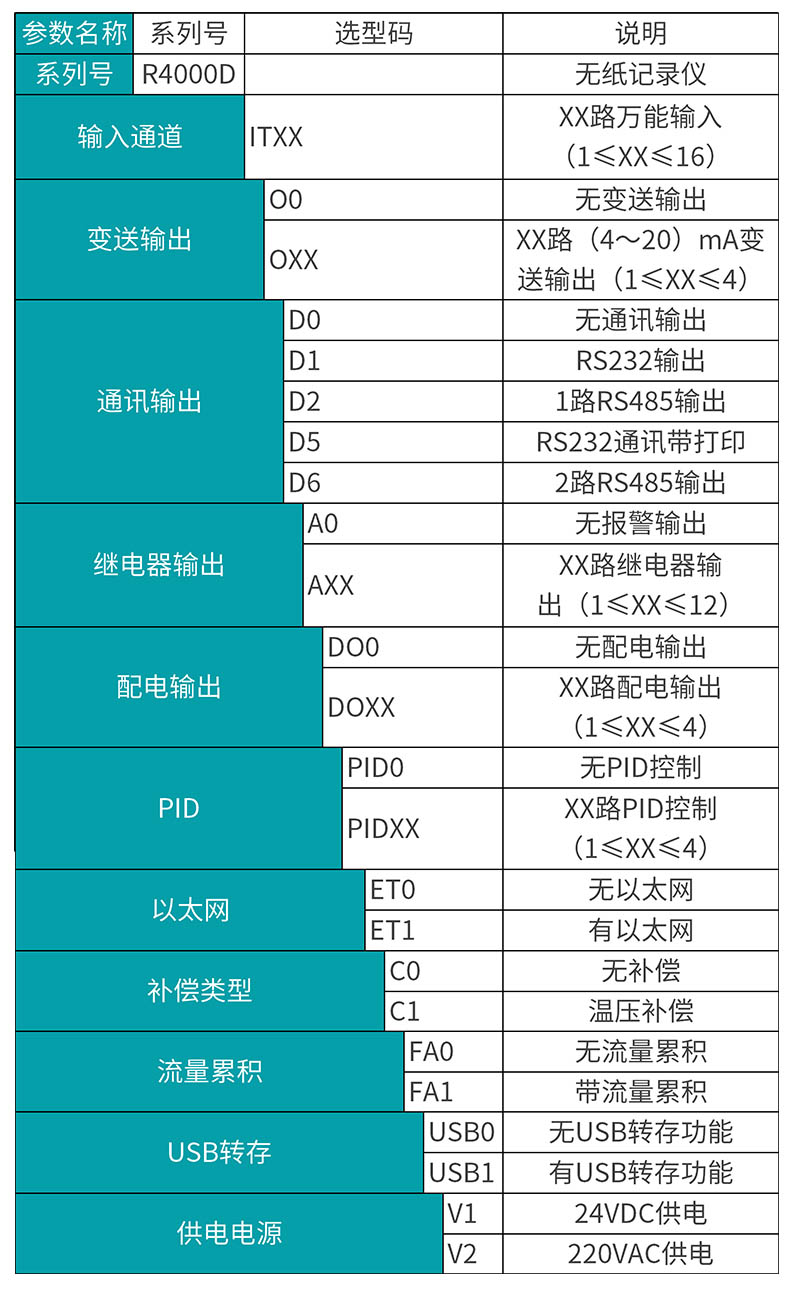

產品型號：MIK-R4000D

顯示屏幕：5.6英寸320*234點陣式TFT真彩LCD

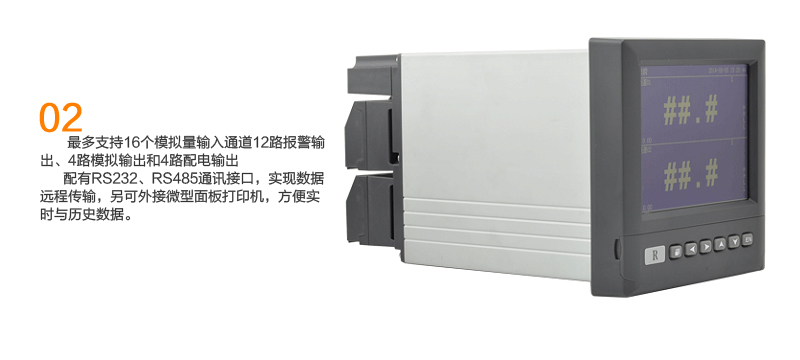

通道數目：1-16路可選

輸入信號：Ⅱ型標準信號：0-20mA、0-5V、0-10V、0-10mV、0-100mAV

　　Ⅲ型標準信號：(4-20)mA、(1-5)V

　　熱電偶：B、S、K、E、T、J、R、N、F1、F2、Wre3-25、Wre5-26

　　熱電阻：PT100、Cu50、Cu53、BA1、BA2

　　模擬信號：sin、cos、square、triangle

　　特殊定制：真空度、PT1000、頻率

輸出功能： 配電輸出：24V(標配)

　　模擬量輸出：4-20mA(選配)

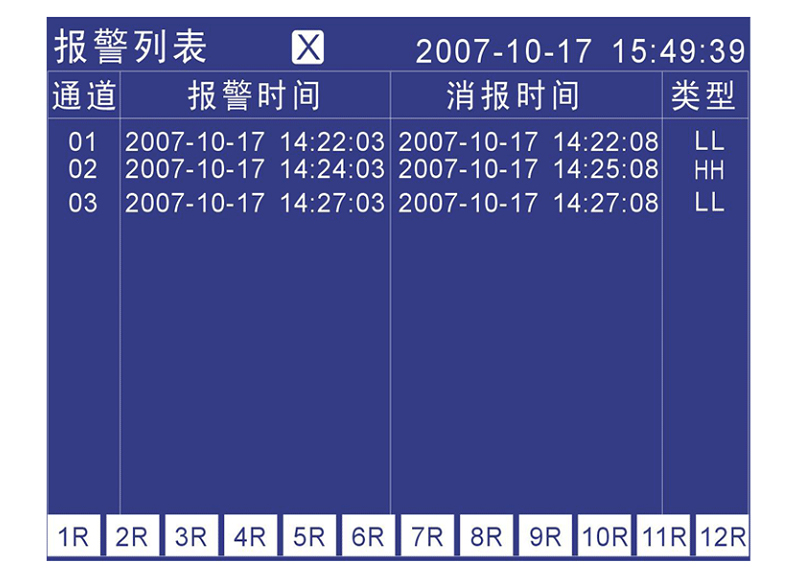

　　報警輸出：最多12路繼電器報警輸出，250VAC，3A繼電器常開觸點

精 度：±0.2%FS

輸入阻抗：標準電流信號輸入為250Ω，其他信號輸入為大于20MΩ

隔 離：通道和地之間隔離電壓大于500VAC，漏電流10mA，1分鐘

看 門 狗：集成WATCHDOG芯片，保證主機長期安全可靠運行

實時時鐘：采用硬件實時時鐘，掉電后由鋰電池供電，最大時鐘誤差±1分/月

掉電保護：所有數據保存在FLASH存儲器中，無需后備電池，確保所有歷史數據及組態參數不會因掉電而丟失

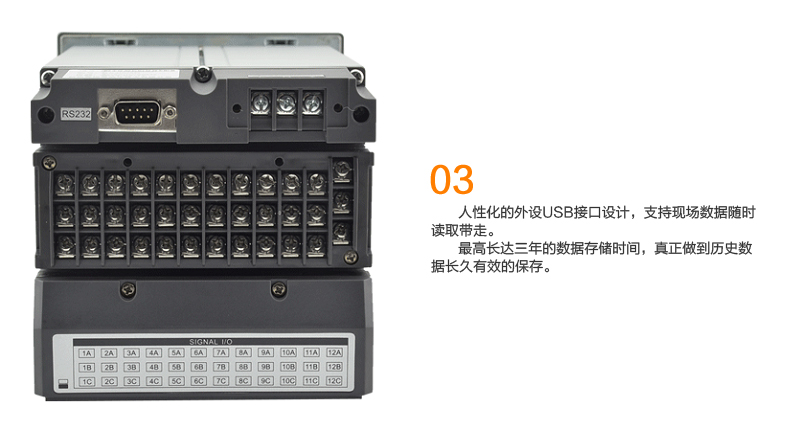

通訊方式：RS-485和RS-232可選(但不能同時使用，其中RS-485串行總線與主機隔離)，可外接微型打印機

波 特 率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps可選

采樣周期：1秒，即1秒對各通道采樣1次

記錄間隔：1、2、4、6、15、30、60、120、240秒九檔可供選擇

外部存儲：4GB

存儲時間：3天-2年(具體時間根據記錄間隔和通道數來確定)，數據可存儲十年不丟失

供 電：100-240V;24VDC±10%

尺 寸：外形尺寸144mm*144mm*220mm;開孔尺寸137mm+1*137mm+1
