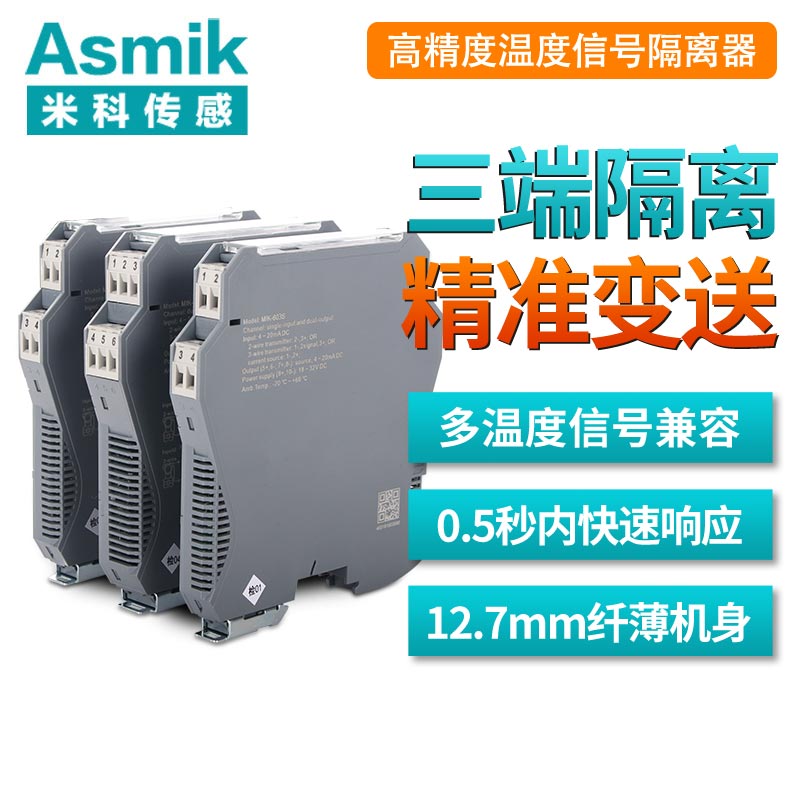

MIK-603S系列溫度隔離器，輸入熱電偶/熱電阻信號，經隔離轉換為電流/電壓信號輸出。輸入端、輸出端及電源端三端隔離，具有在線故障自診斷等功能，是智能化的溫度變送器產品。

　　本產品為智能化設計，內部采用了數字化調校，無電位器、自動零點校準等諸多先進技術。可與各類儀表及DCS，PLC等設備配套使用，在石油、石化、制造、電力、冶金等行業的重大工程中有著廣泛應用。

　　1、專利電源電壓擋墻技術，實現電源輸入、輸出高隔離

　　2、產權專用EMC器件，實現信號輸入、輸出高抗干擾

　　3、采用全新進口芯片，提升能源利用率，實現超低功耗

　　4、0.1%高精度，保護后端設備

　　5、采用全新進口端子，各端子可帶電插拔

　　6、響應速度≤0.5s

　　7、產權專用信號磁性材料，寬溫范圍內磁導特性穩定

　　8、專利溫度冷端補償端子，高精度、快響應冷端溫度測量

產品型號：MIK-603S

工作電源：直流18～32V(典型值24V DC)

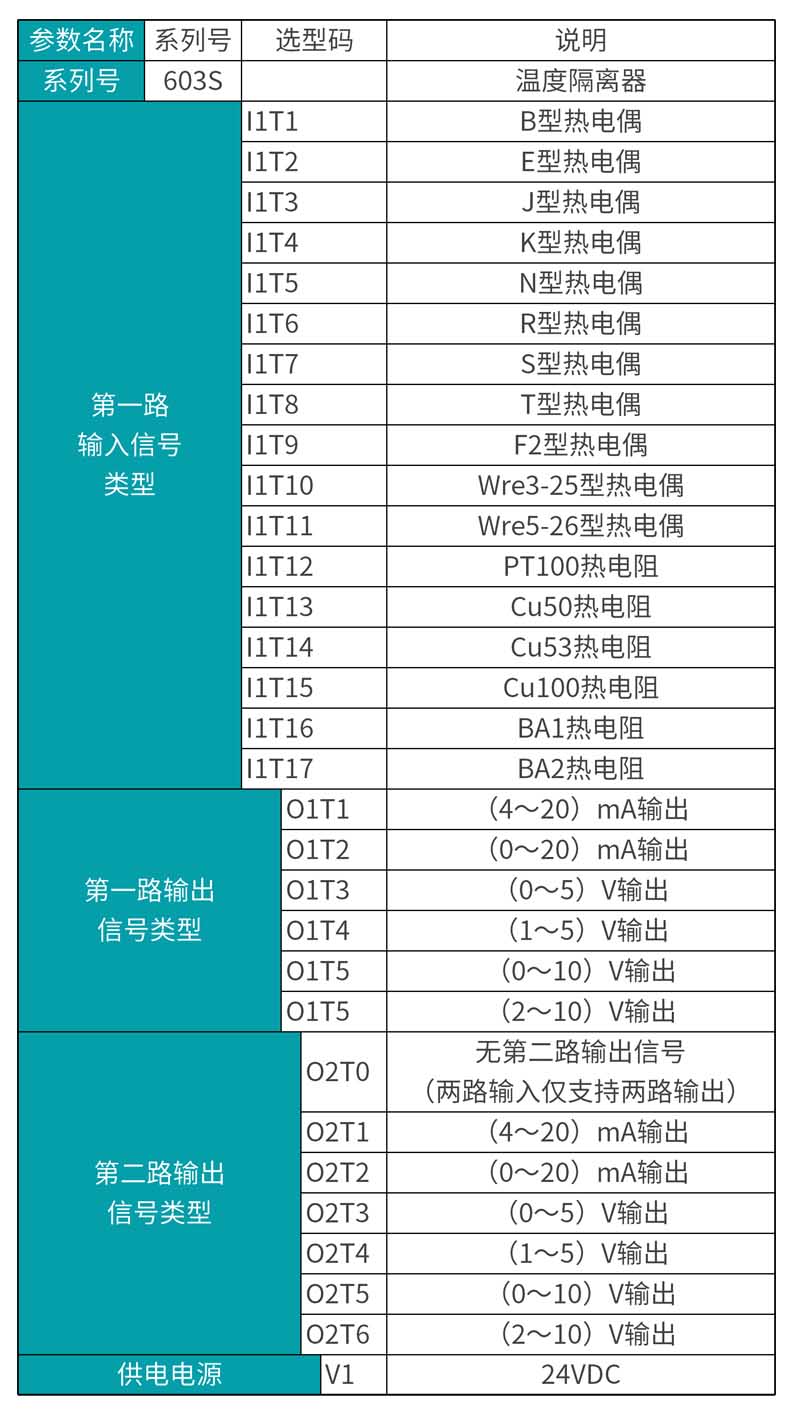

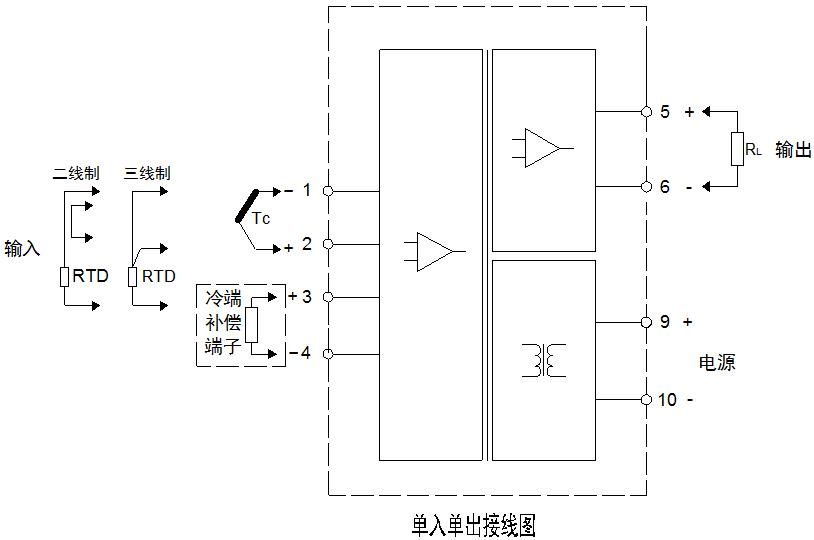

輸入信號：熱電偶：K、E、S、B、J、T、R、N及WRe3-WRe25、WRe5-WRe26等;

　　熱電阻：二/三線制熱電阻(Pt100、Cu50、Cu100、BA1、BA2等);

　　輸入信號類型及量程在訂貨時確定，也可自行編程。

輸出信號：直流電流：0(4)mA～20mA; 0mA～10mA;

　　直流電壓：0(1)V～5V; 0V～10V;

　　如需其它信號類型請訂制，具體信號類型詳見產品標簽。

輸出紋波：≤5mVrms(負載250Ω)

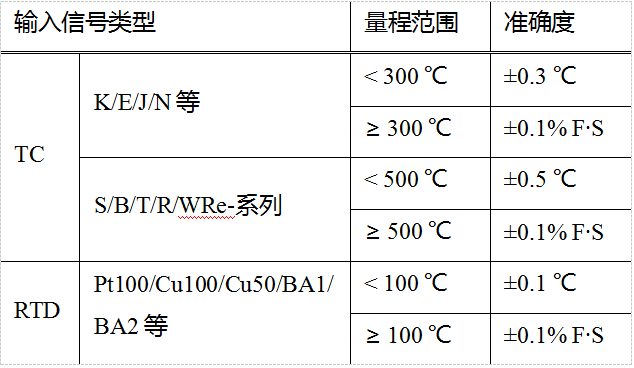

隔離傳輸準確度：±0.1%F?S(25℃±2℃)，不含冷端補償

溫度漂移：40ppm/℃

響應時間：≤0.5s

冷端溫度補償準確度：±1℃(預熱時間10分鐘)

冷端溫度補償范圍：-20℃～+60℃

測量熱電阻允許的引線電阻：≤20Ω/線

負載能力：0(4)mA～20mA：≤550Ω;0mA～10mA: ≤1.1kΩ

　　0(1)V～5V：≥1MΩ; 0V～10V：≥2MΩ;

滿載功耗：24V DC供電，單路滿載輸出時 0.7W

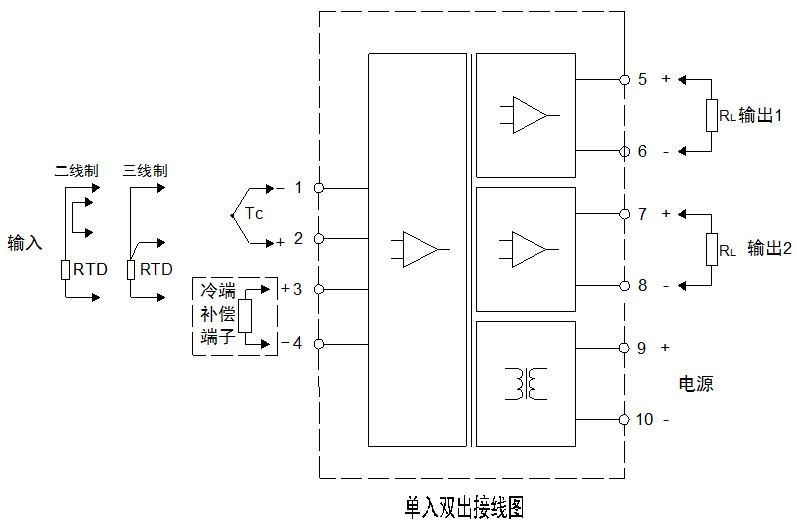

　　24V DC供電，雙路滿載輸出時 1.3W

供電電壓范圍：18V DC～32V DC(典型值：24V DC)

介電強度≥2500VAC(輸入/輸出、輸入/電源之間)

　　≥1500VAC(輸出/電源之間)

絕緣電阻：≥100MΩ(輸入/輸出/電源之間)

電磁兼容：EMC符合IEC61326—3

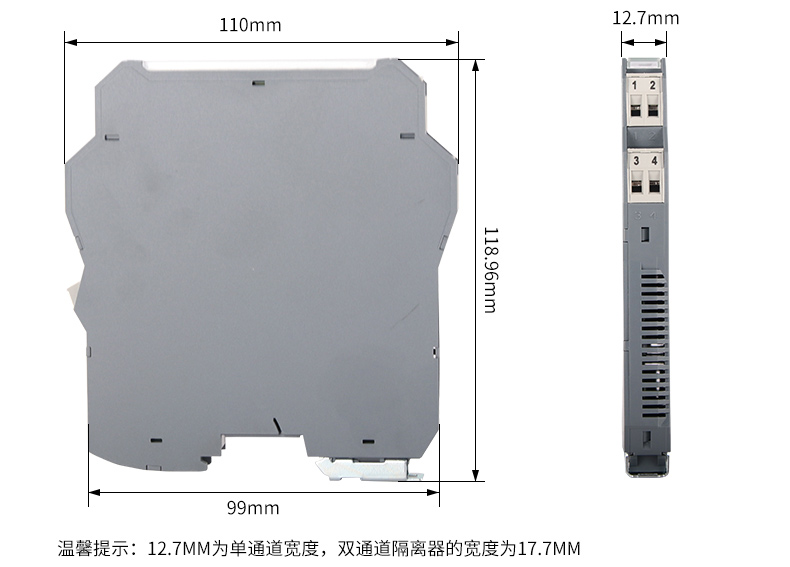

外形尺寸：寬×高×深(12.7mm×110mm×118.9mm)
